模具加工是企業(yè)機(jī)械模具的一種最有效的方法，它與傳統(tǒng)的加工工藝相對(duì)比，采用了減少工件的裝卡次數(shù)和操作步驟程序，另外保持著方向定位，完美的工藝制造。但是為了保證模具加工的精密度，提高生產(chǎn)的質(zhì)量和降低生產(chǎn)成本，具有很強(qiáng)的氧化性，同時(shí)也有以下幾點(diǎn)要求：

　　1、模具加工需要有一定的較低的變形抗力，溫度的范圍有一定的幅度。
　　2、模具加工切割量比較大，磨損度比較低，表面的加工粗糙程度較低。
　　3、對(duì)模具加工砂輪的質(zhì)量要求和冷卻環(huán)境不穩(wěn)定，不容易發(fā)生傷害和出現(xiàn)裂紋。
　　4、模具加工淬火高而均衡的表面強(qiáng)度。

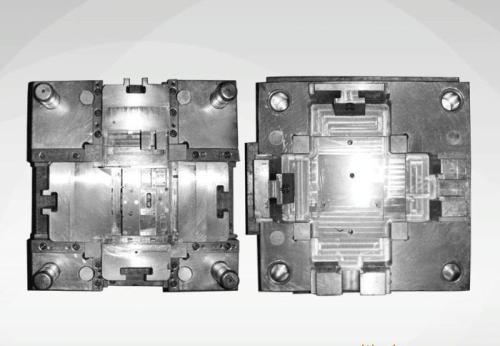

   在塑料模具加工中所說的拋光與其他行業(yè)中所要求的表面拋光有很大的不同，嚴(yán)格來說，模具的拋光應(yīng)該稱為鏡面加工。它不僅對(duì)拋光本身有很高的要求并且對(duì)表面平整度、光滑度以及幾何精確度也有很高的標(biāo)準(zhǔn)。表面拋光一般只要求獲得光亮的表面即可，下面來了解塑料模具加工機(jī)械拋光技巧。　　
      （1）粗拋
　　經(jīng)銑、電火花、磨等工藝后的表面可以選擇轉(zhuǎn)速在35 000-40 000 rpm的旋轉(zhuǎn)表面拋光機(jī)或超聲波研磨機(jī)進(jìn)行拋光。常用的方法有利用直徑Φ3mm、WA # 400的輪子去除白色電火花層。然后是手工油石研磨，條狀油石加煤油作為潤滑劑或冷卻劑。一般的使用順序?yàn)?180 ~ #240 ~ #320 ~ #400 ~ #600 ~ #800 ~ #1000.許多模具制造商為了節(jié)約時(shí)間而選擇從#400開始。
　?。?）半精拋
　　半精拋主要使用砂紙和煤油。砂紙的號(hào)數(shù)依次為：#400 ~ #600 ~ #800 ~ #1000 ~ #1200 ~ #1500.實(shí)際上#1500砂紙只用適于淬硬的模具鋼（52HRC以上），而不適用于預(yù)硬鋼，因?yàn)檫@樣可能會(huì)導(dǎo)致預(yù)硬鋼件表面燒傷。
　?。?）精拋
　　精拋主要使用鉆石研磨膏。若用拋光布輪混合鉆石研磨粉或研磨膏進(jìn)行研磨的話，則通常的研磨順序是9μm（#1800）~ 6μm（#3000）~3μm（#8000）。9μm的鉆石研磨膏和拋光布輪可用來去除#1200和#1500號(hào)砂紙留下的發(fā)狀磨痕。接著用粘氈和鉆石研磨膏進(jìn)行拋光，順序?yàn)?μm（#14000）~ 1/2μm（#60000）~1/4μm（#100000）。
　　精度要求在1μm以上（包括1μm）的拋光工藝在模具加工車間中一個(gè)清潔的拋光室內(nèi)即可進(jìn)行。若進(jìn)行更加精密的拋光則必需一個(gè)絕對(duì)潔凈的空間。灰塵、煙霧，頭皮屑和口水沫都有可能報(bào)廢數(shù)個(gè)小時(shí)工作后得到的高精密拋光表面。
　　要想獲得高質(zhì)量的拋光效果，最重要的是要具備有高質(zhì)量的油石、砂紙和鉆石研磨膏等拋光工具和輔助品。而拋光程序的選擇取決于前期加工后的表面狀況，如機(jī)械加工、電火花加工，磨加工等等。

標(biāo)題：深圳模具廠：模具加工拋光技巧 網(wǎng)址：http://www.zunxiang.cc/server/show/id/1217.html

*本站所有相關(guān)知識(shí)僅供大家參考、學(xué)習(xí)之用，部分來源于互聯(lián)網(wǎng)，其版權(quán)均歸原作者及網(wǎng)站所有，如無意侵犯您的權(quán)利，請與小編聯(lián)系，我們將會(huì)在第一時(shí)間核實(shí)，如情況屬實(shí)會(huì)在3個(gè)工作日內(nèi)刪除。 7*24小時(shí)免費(fèi)熱線： 13682521790 13714219339

文章關(guān)鍵詞：深圳模具廠_塑膠模具加工_注塑模具加工
